Productbeschrijving:

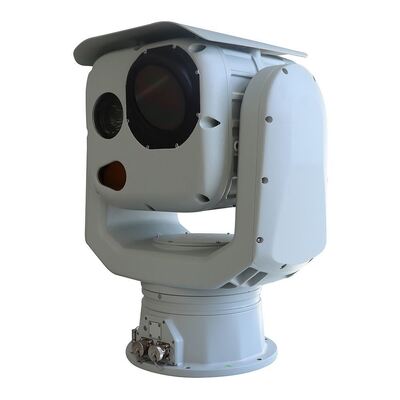

De HP-DMA35BLIE--TVC6516-2150-LRF10K heavy-duty dual-band foto-elektrische draaitafel is een onafhankelijk ontwikkeld lange-afstands foto-elektrisch detectiesysteem, dat multi-spectrum detectiemodules kan integreren, zoals high-definition zichtbare camera's, ongekoelde thermische beeldvorming, enz. , laser afstandmeting en andere modules kunnen naar behoefte worden geïnstalleerd om de functies te realiseren van all-weather, all-time, all-dimensionale detectie, locatie, tracking, identificatie en tracking van doelen. Het hulpprogramma kan op grote schaal worden toegepast op de driedimensionale beveiligingspreventie van belangrijke gebieden en belangrijke doelen, zoals grens- en kustverdediging, militaire bases, luchthavens, havens, nucleaire, biologische en chemische faciliteiten, voertuiggebonden toepassingen, bootgebonden toepassingen, enz.
Kortom, de Long Range Thermal Camera Thermal Imaging Camera is een krachtige en betrouwbare thermische beeldvormingsoplossing die detectie over lange afstand combineert met beeldvorming met hoge resolutie en brede temperatuurgevoeligheid. Het robuuste ontwerp, het uitgebreide kantelbereik en de werking binnen de optimale spectrale band maken het geschikt voor een breed scala aan professionele toepassingen. Of het nu wordt ingezet voor beveiliging, industriële monitoring of milieuobservatie, deze Long Range Thermal Camera Thermal Imaging Camera biedt ongeëvenaarde prestaties en nauwkeurigheid, zodat gebruikers de kritieke informatie hebben die ze nodig hebben wanneer het er het meest toe doet.
Kenmerken:
- Sterke draagkracht: het kan camera's met grote vergroting van zichtbaar licht, thermische beeldvormers met grote diafragma's en koeling ondersteunen, om observatie van doelen over zeer lange afstanden te bereiken;
- Detectiespectrumbreedte: integratie van high-definition zichtbaar licht, middengolf thermische beeldvorming, dual-band detectievoordelen vullen elkaar aan, waarbij actieve en passieve detectie wordt gecombineerd, multi-source datafusieverwerking, zodat het doel zich niet kan verbergen, om te voldoen aan de dag- en nacht-, all-weather omgevingsbewakingsbehoeften;
- Snelle draaisnelheid: de rotatiesnelheid is tot 80 °/s, de acceleratie is tot 100 °/s 2, het starten en stoppen gaat snel, de werking is soepel, het is handig om het bewegende doelwit snel vast te leggen en te volgen;
- Brede dekking: azimut rotatiebereik 0 ° ~ 360 °, pitch rotatiebereik -90 ° ~ + 90 °, om detectie zonder dode hoeken te bereiken, volledige dimensionale dekking;
- Hoge controleprecisie: de precisie hoekencoder met een zeer nauwkeurig closed-loop servo-controlesysteem, positioneringsnauwkeurigheid tot 0,02 °, high-performance beeldverwerkingseenheid met een zeer nauwkeurig focuscontrolemechanisme, om nauwkeurige automatische focus te bereiken;
Technische parameters:
|
Model
|
HP-DMA35BLIE-TVC6516-2150-LRF10K |
|
Thermische camera
|
1. Detector: 5e generatie FPAVOx ongekoelde detector
2. Golflengte: 7,5～14 μm
3. NETD: 40mK
4. 31 ~ 155 mm, 5x continue optische zoom
5. Lensbediening: Elektrische zoom; Handmatige/automatische focus, 3A adaptief actief focusalgoritme, ondersteuning voor meerdere triggermodi, nauwkeurig en snel; 3CAM-modus en AS + DOE optische structuur, hoge infraroodtransmissie, het zoomproces heeft geen virtuele focus en de as is klein
6. Beeldverbetering: SDE Digital Image Enhancement Technology, verbeter beeldgegevens, ondersteuning voor 255 niveaus thermische beeldverbeteringsaanpassing
7. Pseudo-kleur polariteit: 16 pseudo-kleurenbeelden, hete zwart/hete witte polariteit
8. Beeldparameters: AGC automatische versterkingsregeling, helderheid, contrastaanpassing
9. Elektronische verdubbeling: 1,0 ~ 8,0 × continue verdubbeling (staplengte 0,1), ondersteuning voor optische elektronische relaisverdubbeling, ondersteuning voor global hawk-eye diagram
10. Slechte correctie: ondersteuning voor slechte correctie
11. Beeldcorrectie: ondersteuning voor handmatige correctie, achtergrondcorrectie,
automatisch correctie-tijdinterval, Gamma-correctieparameters instelbaar
12. Bescherming tegen fel licht: ondersteunt bescherming tegen zonschade
13. Detectorarray: 640 × 512
14. Gezichtsveld: 20 . × 15 .～4 . ×3.
|
|
Detectieafstand
(Thermisch)
|
Kleine boot (2,3×2,3 m): 13 km Mens (1,8×0,5 m): 4,8 km |
|
Herkenning afstand
(Thermisch)
|
Kleine boot (2,3×2,3 m): 3,4 km Mens (1,8×0,5 m): 1,3 km |
|
Identificatie afstand
(Thermisch)
|
Kleine boot (2,3×2,3 m): 1,7 km Mens (1,8×0,5 m): 0,6 km |
|
Dagcamera
|
1. Sensortype: verlichte ultra-lage verlichtingssterren-niveau CMOS
2. Minimale verlichtingssterkte: Kleur: 0,0005 lux; zwart-wit: 0,0001 lux; 0 Lux (IJZER)
3. Lens: 8 ～ 500 mm 62x continue optische zoom, Mega HD elektrische zoom; Handmatige/automatische focus, 3A adaptief actief focusalgoritme, ondersteuning voor meerdere triggermodi, nauwkeurig en snel.
4. Beeldverwerking: ondersteuning voor witbalans, elektronische sluiter, frame
accumulatie, achtergrondcompensatie, sterke lichtonderdrukking, 2D/3D digitale ruisonderdrukking, elektronische anti-shake, breed dynamisch, hittegolfdrift
onderdrukking.
5. Dag-nacht type lichtdoorlaat: 0,4-0,75 um zichtbaar breed spectraal venster en
0,8-0,95 um nabij infrarood spectraal venster
6. Pixel: 1920×1280
Ondersteuning elektronische transmissie mist, optische transmissie mist
|
|
Detectieafstand
(Dagcamera)
|
Kleine boot (2,3×2,3 m): 18 km Mens (1,8×0,5 m): 8 km |
|
Herkenning afstand
(Dagcamera)
|
Kleine boot (2,3×2,3 m): 11 km Mens (1,8×0,5 m): 5 km |
|
Identificatie afstand
(Dagcamera)
|
Kleine boot (2,3×2,3 m): 5,5 km Mens (1,8×0,5 m): 2,5 km |
|
Laser afstandsmeter
|
1. Bereik: 100 tot 10000 meter
2. Nauwkeurigheid afstandmeting: ± 3 m
3. Frequentie afstandmeting: 0,2 Hz
4. Golflengte laser: 1570 nm
5. Veilig voor de ogen.
|
|
Audio en video
|
1. Resolutie: 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 288; 352 × 240
2. Zichtbare resolutie: 2592 × 1520; 2560 × 1440; 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 240
3. Videocodering: H. 265/h. 264/ MJPEG, multi-stream ondersteuning
4. Videosnelheden: 32 KBPS tot 16 Mbps
5. Audiocodering: G. 711A/g. 711U/G726
6. Beeldrollover: rechts/links/boven/beneden/diagonaal
7. OSD-instellingen: Ondersteuning kanaalnaam, tijd, PAN, gezichtsveldhoek, brandpuntsafstand van de OSD-weergave-instellingen, ondersteuning vooraf ingestelde positienaaminstellingen
|
|
Intelligente functie
|
1. Branddetectiealarm: drempelniveau 255, doelgrootte, doelnummer 1-16 kan worden ingesteld, automatische selectie van de meest prominente doelweergave, hete tracking
2. Intelligentieanalyse: ondersteuning voor inbraakdetectie, grensoverschrijdende detectie,
toegangs-/uitgangsgebieddetectie, bewegingsdetectie, rondzwerven detectie, mensen
verzamelen, snel bewegen, doel volgen, achtergelaten items, meegenomen items;
Mens/voertuig doeldetectie, gezichtsdetectie; en ondersteuning voor 16 regionale
instellingen; ondersteuning voor inbraakdetectie, mens, voertuigfilterfunctie; ondersteuning voor doel temperatuurfilterfunctie
3. Automatische tracking: tracking met één scène ondersteunt tracking met meerdere scènes, ondersteunt panoramische tracking, ondersteunt alarmkoppeling tracking
4. Intelligente informatiefusie: ondersteuning voor 512 AR intelligente informatiefusie,
ondersteuning voor brandpunt, intelligente analyse video-identificatie-informatiefusie, ondersteuning voor azimuthoek, gezichtsveld, brandpuntsafstand, multipele informatie-fusie
5. Beeld fusie: ondersteuning voor 18 soorten dual-light fusiemodus, ondersteuning voor picture-in-picture functie
6. Alarmbeheer: Ondersteuning voor alarmopname uploaden
|
|
Verbeterde functie
|
1. Afstandsmeting functie: ondersteuning voor passieve afstandsmeting; ondersteuning voor optionele laser afstandsmeting
2. Sterke lichtbescherming: ondersteuning, bescherming tegen zonnebrandfunctie
3. Temperatuurcorrectie: niet-thermisch ontwerp, beeldscherpte wordt niet beïnvloed door temperatuur
4. Scènemodus: ondersteuning voor multi-configuratie scène, aanpassing aan verschillende omgevingsapplicaties
5. Autofocus afstemming: ondersteuning voor externe autofocus nauwkeurigheid parameter aanpassing, aanpassing aan verschillende scenario's
6. Dag-nacht cruise: dag-nacht cruise groepen met verschillende presets, dag cruise 1-40 preset, nacht cruise 41-80 preset, afhankelijk van de staat van het licht automatisch
|
| |
schakelen dag en nacht, aanpassen aan verschillende ruimtetijdscenario's
7. Lens servo: ondersteuning voor lens pre-position, brandpuntsafstand terug, brandpuntsafstand positioneringsfunctie
8. Uitschakelgeheugen: ondersteuning om de pre-power-off positie, pre-position staat, cruise staat, lijnscan staat te herstellen
9. Uit en aan: ondersteuning
10. Cameradiagnosefunctie: ondersteuning voor netwerkalarm, ondersteuning voor IP-conflictalarm, ondersteuning voor illegaal toegangsalarm (illegaal toegangsnummer, vergrendelingstijd kan worden ingesteld),
ondersteuning voor SD-kaart abnormaal alarm (SD-ruimte is onvoldoende, SD-kaartfout, geen SD-kaart), videoblokalarm, anti-zonneschade (ondersteuning voor drempelwaarde, blokkeertijd kan worden ingesteld)
11. Levenscyclusbeheer: gezondheidsindexregistratiefunctie, ondersteuning voor werktijd, sluiter tijden, werktemperatuur, limiettemperatuur, enz.
12. Onderhoud op afstand: met foutonderzoek, zelfonderzoek, functie voor opnieuw opstarten op afstand; online upgrade, upgrade op afstand
13. Keyframe-instellingen: ondersteuning voor keyframe-interval 100-niveau instelbaar
14. Configuratiebestand: ondersteuning voor configuratiebestand importeren en exporteren
15. Webtoegang: ondersteuning voor WEB volledige functieconfiguratie, online upgrade op afstand
|
|
Beveiligingscontrole
|
1. Ondersteuning voor illegaal toegangsalarm: illegaal toegangsnummer, vergrendelingstijd kan worden ingesteld
2. Ondersteuning voor drie niveaus van gebruikersrechtenbeheer, beheerders, operators, gewone gebruikers
3. Beveiligingsmodus: geautoriseerde gebruikersnaam en wachtwoord, ondersteuning voor IP-witte lijst en zwarte lijst, Mac-witte lijst en zwarte lijst
4. Gebruikersloginvergrendeling
|
|
Se rvo draaitafel
|
1. Structuur: bolvormig, multi-dimensionaal vrijvormig oppervlak, kleine windweerstand, sterke anti-shake, kan 12 sterke wind weerstaan
2. Twee-assige twee-frame, op en neer gesplitst ontwerp, kan onafhankelijk worden verpakt en getransporteerd, snelle combinatie
3. Windows: Dubbele/driedubbele vensters, 2/3 band sensoren, ruitenwisser
4. Niveau bereik: N × 360 ° continue rotatie, na stroomuitval kan mechanisch worden vergrendeld
5. Pitch bereik: -90 ° ~ + 90 °, met zachte limietfunctie, programma kan worden ingesteld
6. Rotatiesnelheid: niveau 0,01 ° ~ 80 °/s, pitch 0,01 ° ~ 60 °/s
7. Versnelling: 100 ° S 2 niveau, 100 ° S 2 pitch
8. Snelheidsaanpassing: met intelligente inductiesnelheidswijzigingsfunctie, ondersteuning voor lens brandpuntsafstand snelheidsaanpassingsfunctie
9. Aandrijfmodus: gebruik van hoog koppel zeldzame aarde permanente magneet synchrone motor directe aandrijving, snelle start en stop
10. Positioneringsnauwkeurigheid: beter dan 0,02 °
11. Locatietijd: minder dan 4s
12. Nulinstelling: ondersteuning voor horizontale en pitch nulinstelling
13. Vooraf ingestelde cruise: 3000, ondersteunt 16 cruiseroutes, elk kan 256 vooraf ingestelde posities ondersteunen
14. Padscan: Ondersteuning voor vooraf ingestelde puntcruise, dag- en nachtcruise, lijnscan, framescan, appelschilscan, scansnelheid kan worden ingesteld
15. Over watch: vooraf ingestelde positie/patroons can/cruisescan/verticale scan/framescan/panoramische scan/appelschilscan/horizontale fanscan
16. Motorbescherming: draaitafelblok en draaibescherming, hoge betrouwbaarheid
|
| |
17. Gyro beeldstabilisatie: optionele twee-assige gyro-stabilisatie, pitch en roll ≤ ± 10 °, periode groter dan 6 seconden, los stabilisatienauwkeurigheid ≤2 mrad
(RMS)
|
|
Elektrische interface
|
1. Netwerkinterface: 1-weg RJ45, 10/100base-t adaptief
2. Netwerkprotocol: ondersteuning voor HTTP, HTTPS, FTP, SMTP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, DHCP netwerkprotocol; ondersteuning voor ONVIF en GB28181 protocol
3. RJ45-Ethernet
4. Secundaire ontwikkeling: biedt gratis SDK, gemakkelijk te gebruiken of handige secundaire ontwikkeling
5. Fysieke interface: legering waterdichte luchtvaartstekker
6. Optisch netwerk: (optionele ingebouwde glasvezelmodule, single-mode glasvezeluitgang, verbeter de anti-interferentie)
|
| Video-opslag |
Ingebouwde 256 GB geheugenkaart |
|
Stroom
verbruik
|
1. Voeding: met ultra-brede ingangsvoedingsadapter, AC90V ~ 305V naar DC48V
2. Stroomverbruik: het maximale stroomverbruik van de draaitafel is minder dan 500 W en het stabiele stroomverbruik is minder dan 150 W
|
|
Milieu-indicator
|
1. Werktemperatuur: -40 °C ~ + 60 °C
2. Opslagtemperatuur: -45 °C ~ + 70 °C
3. Vochtigheid: < 90% Rh
4. Bliksembeveiliging: Interface Circuit ingebouwde overspanningsbeveiliging, 6000V
5. Zoutnevel: in PH 6,5 ~ 7,2, continu spuiten 96 uur, geen verandering in het oppervlak
6. Beschermingsklasse: IP66 (bal kamer luchtdicht IP67)
|
| Afmeting gewicht |
Afmetingen: Ф424 mm × H544 mm
Totaal gewicht: ≤40 kg
|
Toepassingen:
De Hope-Wish Long Range Thermal Camera, model HP-, is een geavanceerde thermische beeldvormingscamera ontworpen en vervaardigd in China, die uitzonderlijke prestaties biedt in verschillende toepassingsgelegenheden en scenario's. Met een detectiebereik van 5-10 km en een spectraal bereik van 7,5 μm tot 14 μm, biedt deze lange-afstandsthermische camera betrouwbare en precieze thermische beeldvormingsmogelijkheden voor zowel professioneel als industrieel gebruik.
Een van de belangrijkste toepassingsgelegenheden voor de Hope-Wish Long Range Thermal Camera is in grensbewaking en perimeterbewaking. Het PTZ thermische sensortype en het brede kantelbereik van -45° tot +90° maken uitgebreide monitoring van uitgestrekte gebieden mogelijk, waarbij indringers of ongeoorloofde bewegingen van een aanzienlijke afstand worden gedetecteerd. De minimale focusafstand van 5-10 km zorgt ervoor dat zelfs de kleinste warmtesignaturen duidelijk kunnen worden vastgelegd, waardoor het ideaal is voor militaire en defensieoperaties.
Daarnaast wordt deze lange-afstandsthermische camera veel gebruikt bij zoek- en reddingsmissies. De geavanceerde thermische beeldvormingstechnologie stelt reddingswerkers in staat om individuen te lokaliseren in uitdagende omgevingen, zoals dichte bossen, bergen of tijdens nachtelijke operaties, waar de zichtbaarheid beperkt is. De betrouwbare detectiemogelijkheid over lange afstand verbetert de efficiëntie en het succespercentage van reddingsteams.
Industriële toepassingen profiteren ook enorm van de Hope-Wish Long Range Thermal Camera. Het wordt veel gebruikt voor het bewaken van kritieke infrastructuur zoals energiecentrales, pijpleidingen en olieraffinaderijen om oververhitting of potentiële storingen te detecteren voordat ze storingen veroorzaken. De precieze thermische beeldvorming helpt onderhoudsteams bij het uitvoeren van tijdige inspecties en het voorkomen van kostbare uitvaltijd.
Bovendien is deze thermische beeldvormingscamera waardevol bij het observeren van wilde dieren en milieumonitoring. Onderzoekers en natuurbeschermers kunnen dierenbewegingen volgen en gedrag bestuderen zonder de natuurlijke habitat te verstoren, dankzij de niet-invasieve thermische detectie over lange afstand.
Over het algemeen is de Hope-Wish HP- model Long Range Thermal Camera een veelzijdige tool die geschikt is voor diverse scenario's die nauwkeurige warmtedetectie over lange afstanden vereisen. De robuuste constructie, de geavanceerde PTZ thermische sensor en het uitzonderlijke spectrale bereik maken het een voorkeurskeuze voor beveiliging, redding, industriële en milieu-toepassingen wereldwijd.
Bedrijf:
Hope Wish Photoelectronics Technology Co., Ltd. werd opgericht in de Jinan high-tech Zone en heeft een kern R&D-team voor laserbeeldvorming, infrarood thermische beeldvormingsdetectie en tracking technologie onderzoek en product. Hope-Wish richt zich op het onderzoek en de ontwikkeling van nachtzicht- en multispectrale beeldvormingstechnologie, door gebruik te maken van een verscheidenheid aan beeldanalyse- en verwerkingstechnologie op basis van kunstmatige intelligentie om gebruikers te voorzien van uitgebreide opto-elektronische systeemoplossingen in lange-afstand, high-definition, intelligent, multi-purpose, all-weather en complexe omgevingen.
Hope-Wish-oplossingen bestrijken de grens-/kustverdediging, anti-UAV, intelligent transport, bosbrandpreventie, milieubescherming, individuele opto-elektronische apparatuur (handheld, helm, geweer richten), marine en andere industrieën. De producten die door de Hope-Wish zijn ontwikkeld, met hun uitstekende prestaties, betrouwbare kwaliteit en doordachte after-sales service, zijn alom geprezen door gebruikers over de hele wereld.
