Productbeschrijving:

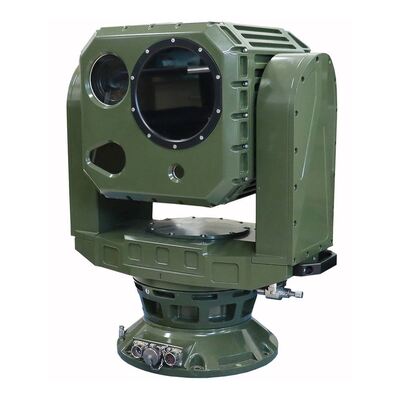

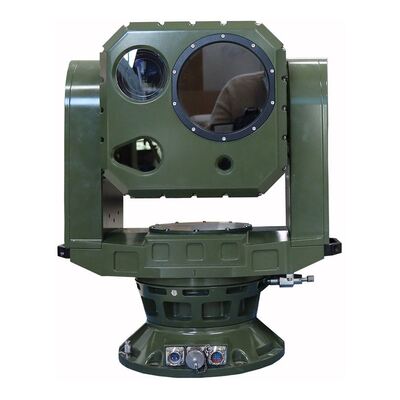

HP-DMA35BLIE--TVC6516-2150-LRF10K zware dual-band foto-elektrische draaitafel is een onafhankelijk ontwikkeld langeafstands foto-elektrisch detectiesysteem,met een vermogen van meer dan 50 W,, ongekoelde thermische beeldvorming, enz. , laser ranging en andere modules kunnen worden geïnstalleerd indien nodig om de functies van alle weersomstandigheden, alle tijden, alle dimensies detectie, locatie, tracking, identificatie en tracking van doelen te realiseren,het gebruiksmodel kan op grote schaal worden toegepast op de driedimensionale veiligheidsproblemen van belangrijke gebieden en belangrijke doelstellingen zoals grens- en kustverdediging, militaire bases, luchthavens, havens, nucleaire, biologische en chemische installaties, toepassingen op voertuigen, toepassingen op schepen, enz. .
Het product heeft een bolvormig ontwerp, een sterke windweerstand, weinig roeren, een stabiele en heldere beeldvorming; het heeft een op- en afsplitsingsstructuur, kan onafhankelijk worden verpakt en vervoerd,en verspreidt het gehele gewicht van de machineHet gebruik van modulair ontwerp, volgens de eisen van de klant, flexibele plaatsing van detectiekanalen,flexibele selectie van de optische configuratie, om te voldoen aan de eisen van detectie, identificatie en identificatie onder verschillende weersomstandigheden, zoals volle duisternis en mist, regen, sneeuw, enz. , kan de kogelbak worden gevuld met stikstof tot IP67 beschermingsniveau, en kan betrouwbaar werken in de harde omgeving in het veld voor een lange tijd.
Kenmerken:
- Sterke laadcapaciteit: het kan een camera voor zichtbaar licht met grote vergroting, een koelthermische beeldvormer met een groot diafragma ondersteunen om doelwitobservaties met een zeer lange afstand te bereiken;
- Breedte van het detectiespectrum: integratie van zichtbaar licht met hoge resolutie, thermische beeldvorming met middelgolf, voordelen van detectie in twee banden die elkaar aanvullen, waarbij actieve en passieve detectie worden gecombineerd,Multi-source data fusion verwerking, zodat het doel niet kan worden verborgen, om te voldoen aan de dag en nacht, alle weersomstandigheden omgeving monitoring behoeften;
- Snelle draaiingssnelheid: de rotatiesnelheid is maximaal 80 °/s, de versnelling maximaal 100 °/s 2, de start-stop is snel, de werking is soepel,Het is handig om het bewegende doel snel te vangen en te volgen.;
- breed bereik: azimuth-rotatiereik 0 ° ~ 360 °, toonhoogte-rotatiereik -90 ° ~ + 90 °, om niet-doode hoek te detecteren, volledige dimensie-dekking;
- Hoge regelafdruk: de precieze hoekcodeerder met een zeer nauwkeurig gesloten-lusservo-regelsysteem, met een positioneringsnauwkeurigheid tot 0,02 °,een hoogwaardige beeldverwerkingseenheid met een scherpstellingsbeheermeganisme met hoge precisie, om nauwkeurige automatische scherpstelling te bereiken;
Technische parameters:
|
Model
|
HP-DMA35BLIE-TVC6516-2150-LRF10K |
|
Thermische camera
|
1. Detector: 5e generatie FPAVOx detector zonder afkoeling
2. golflengte: 7,5 ‰ 14 μm
340 miljoen.
4.31 ~ 155 mm, 5x continue optische zoom
5Lensbesturing: elektrische zoom; handmatige/automatische scherpstelling, 3A adaptieve actieve scherpstellingsalgoritme, ondersteuning van meerdere triggermodi, nauwkeurig en snel; 3CAM-modus en AS + DOE-optische structuur,hoge infraroodtransmissiekracht, het zoomproces heeft geen virtuele focus en de as is klein
6Beeldverbetering: SDE Digital Image Enhancement Technology, verbetert beelddetails, ondersteunt 255 niveaus thermische beeldverbetering aanpassing
7. Pseudo-kleurpolariteit: 16 pseudo-kleurfoto's, zwart/wit polariteit
8Afbeeldingsparameters: automatische AGC-vergroting, helderheid, contrastregeling
9. Elektronen verdubbeling: 1.0 ~ 8.0 × continue verdubbeling (stappenlengte 0.1), ondersteunt optische elektron relais verdubbeling, ondersteunt wereldwijde havikogdiagram
10Slechte correctie: ondersteuning voor slechte correctie
11Beeldcorrectie: ondersteuning van handmatige correctie, achtergrondcorrectie,
automatische correctietijdinterval, Gamma-correctieparameters verstelbaar
12Helderlichtbescherming: ondersteunt bescherming tegen zonbeschadiging
13Detector Array: 640 × 512
14Zichtveld: 20 × 15 × 4 × 3.
|
|
Afstand van detectie
(Thermisch)
|
Kleine boot: 2,3×2,3 m: 13 km Mens: 1,8×0,5 m: 4,8 km |
|
Herkenningsafstand
(Thermisch)
|
Kleine boot ((2.3×2.3m):3.4km Mensen ((1.8×0.5m): 1.3km |
|
Identificatieafstand
(Thermisch)
|
Kleine boot ((2.3×2.3m):1.7km Mensen: 1.8×0.5m: 0.6km |
|
Dagcamera
|
1. Sensortype: achtergrondverlichting met ultralage verlichting CMOS op sterniveau
2Minimumverlichting: Kleur: 0,0005 lux; zwart-wit: 0,0001 lux; 0 Lux (IRON)
3. Lens: 8 ¢ 500mm 62x continue optische zoom, Mega HD elektrische zoom; Handmatige / automatische scherpstelling, 3A adaptieve actieve scherpstelalgoritme, ondersteunt meerdere triggermodi, nauwkeurig en snel.
4Beeldverwerking: ondersteuning voor witbalans, elektronische sluiter, frame
accumulatie, compensatie van achterlicht, sterke lichtstilstand, 2D/3D digitale geluidsreductie, elektronische anti-schok, breed dynamisch, hittegolfdrift
onderdrukking.
5Dag-nacht licht: 0,4-0,75 um zichtbaar breed spectraal venster en
0.8-0.95 um bij infrarood spectrumvenster
6. Pixel:1920×1280
Ondersteuning van elektronische transmissiemist, optische transmissiemist
|
|
Afstand van detectie
(Dagcamera)
|
Kleine boot: 2,3×2,3 m: 18 km Mens: 1,8×0,5 m: 8 km |
|
Herkenningsafstand
(Dagcamera)
|
Kleine boot ((2.3×2.3m) 11km Mens ((1.8×0.5m): 5km |
|
Identificatieafstand
(Dagcamera)
|
Kleine boot ((2.3×2.3m):5.5km Mensen: 1.8×0.5m: 2.5km |
|
Laserbereikmeter
|
1Afstand: 100 tot 10000 meter
2. Accuraatheid: ± 3 m
3Frequentie: 0,2 Hz
4Lasergolflengte: 1570 nm
5- Oogveilig.
|
|
Audio en video
|
1Resolutie: 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 288; 352 × 240
2Zichtbare resolutie: 2592 × 1520; 2560 × 1440; 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 240
3Video codering: H. 265/h. 264/MJPEG, ondersteuning voor meerdere stromen
4Video snelheden: 32 KBPS tot 16 Mbps
5Audio codering: G. 711A/g. 711U/G726
6. Afbeelding rollover: rechts/links/boven/beneden/diagonaal
7. OSD-instellingen: Ondersteuning van de kanaalnaam, tijd, PAN, hoek van het gezichtsveld, brandpuntsafstand van de OSD-scherminstellingen, ondersteuning van voorgeprogrammeerde positie-naaminstellingen
|
|
Intelligente functie
|
1. Branddetectiealarm: drempelniveau 255, doelgrootte, doelnummer 1-16 kan worden ingesteld, automatische selectie van het meest prominente doelbeeld, hot tracking
2- inlichtingenanalyse: ondersteuning van inbraakdetectie, grensoverschrijdende detectie,
detectie van het gebied van binnenkomst/uitgang, detectie van beweging, detectie van rondhangen, mensen
het verzamelen, snel bewegen, het volgen van doelen, achtergelaten voorwerpen, genomen voorwerpen;
Mensen/voertuigen doel detectie, gezichtsdetectie en ondersteuning 16
instellingen; ondersteuning van de detectie van binnendringen, menselijke, voertuigfilterfunctie; ondersteuning van de filterfunctie voor de streeftemperatuur
3Automatische tracking: single-scene tracking ondersteuning multi-scene tracking ondersteuning panorama tracking ondersteuning alarm linkage tracking
4Intelligent Information Fusion: ondersteunt 512 AR intelligente informatie fusie,
ondersteuning punt van vuur, intelligente analyse video identificatie informatie fusie, ondersteuning azimuth hoek, gezichtsveld, brandpuntsafstand, meervoudige informatie fusie
5Image Fusion: ondersteunt 18 soorten dual-light fusie modus, ondersteunt picture-in-picture functie
6. Alarmbeheer: Ondersteuning Alarm opnemen upload
|
|
Verbeterde functie
|
1. Afstandsfunctie: ondersteuning van passieve afstandsbeheer; ondersteuning van optioneel laser afstandsbeheer
2Sterke lichtbescherming: ondersteuning, bescherming tegen zonnebrandfunctie
3Temperatuurcorrectie: niet-thermisch ontwerp, beeldscherpte wordt niet beïnvloed door temperatuur
4. Scene-modus: ondersteunt multi-configuratie scène, aan te passen aan verschillende omgevingstoepassingen
5. Autofocus-tuning: ondersteuning van remote autofocus nauwkeurigheid parameter aanpassing, aanpassen aan verschillende scenario's
6Dag- en nachtcruise: dag- en nachtcruise groepen met verschillende presets, dagcruise 1-40 presets, nachtcruise 41-80 presets, automatisch volgens de lichttoestand
|
| |
dag en nacht schakelen, zich aanpassen aan verschillende ruimte-tijd scenario's
7Lensservo: ondersteuning van de voorpositie van de lens, brandpuntsafstand naar achteren, functie voor het positioneren van de brandpuntsafstand
8. Power-off geheugen: ondersteuning voor het herstellen van de positie vóór de power-off, de toestand vóór de positie, de cruise-toestand, de lijnscantoestand
9Uit en aan: ondersteuning
10. Camera diagnose functie: ondersteuning netwerk alarm, ondersteuning IP conflict alarm, ondersteuning illegale toegang alarm (illegale toegang nummer, kan worden ingesteld vergrendeling tijd),
Ondersteuning van SD-kaart abnormaal alarm (SD-ruimte is onvoldoende, SD-kaartfout, geen SD-kaart), video blok alarm, zonnebescherming (ondersteuning drempel, blok tijd kan worden ingesteld)
11. Levenscyclusbeheer: functie voor het registreren van de gezondheidsindex, ondersteuning van de werktijd, sluitertijden, werktemperatuur, grenstemperatuur, enz.
12. Onderhoud op afstand: met foutonderzoek, zelfonderzoek, functie voor afstandsherstart; online-upgrade, afstandsupgrade
13. Sleutellijstinstellingen: ondersteunt 100-niveaus instelbaar sleutelfreemiveau
14. Configuratiebestand: Ondersteuning Configuratiebestand Import en export functie
15. Webtoegang: ondersteuning van WEB volledige functieconfiguratie, online upgrade op afstand
|
|
Beveiligingscontrole
|
1. Ondersteuning illegale toegang alarm: illegale toegang nummer, kan worden ingesteld slot tijd
2Ondersteuning van drie niveaus van beheer van gebruikersrechten, beheerders, exploitanten, gewone gebruikers
3Beveiligingsmodus: geautoriseerde gebruikersnaam en wachtwoord, ondersteun IP witte lijst en zwarte lijst, Mac witte lijst en zwarte lijst
4. Gebruikerslogin slot
|
|
Servo draaitafel
|
1. Structuur: bolvormige, multidimensionale vrije vorm oppervlakte vorm, kleine windweerstand, sterke anti-schudden, kan 12 sterke wind weerstaan
2. Twee-as twee-frame, op en neer gespleten ontwerp, kan onafhankelijk verpakking transport, snelle combinatie
3. Vensters: dubbele/drievoudige vensters, 2/3 band sensoren, veger
4Niveausbereik: N × 360° continue rotatie, na stroomstoring kan mechanisch worden vergrendeld
5. Pitch bereik:-90 ° ~ + 90 °, met zachte limiet functie, programma kan worden ingesteld
6. Rotatiesnelheid: niveau 0,01 ° ~ 80 °/s, toonhoogte 0,01 ° ~ 60 °/s
7Versnelling: 100 ° S 2 niveau, 100 ° S 2 pitch
8. snelheidsaanpassing: met intelligente inductie snelheidswijzigingsfunctie, ondersteuning lens brandpuntsafstand snelheidsaanpassingsfunctie
9. Rijmodus: met hoge koppel zeldzame aarde permanente magneet synchrone motor directe aandrijving, hoge snelheid start en stop
10- Positiegewogenheid: beter dan 0,02 °
11Locatietijd: minder dan 4 seconden
12. Nullinstelling: ondersteuning voor horizontale en nulpuntinstelling
13. Vooraf ingestelde cruise: 3000, ondersteunt 16 cruise routes, elk kan 256 vooraf ingestelde posities ondersteunen
14. Pad scan: Ondersteuning van preset punt cruise, dag en nacht cruise, lijn scan, frame scan, appelskin scan, scan snelheid kan worden ingesteld
15. Over het horloge: vooraf ingestelde positie / patroon scan / cruise scan / verticale scan / frame scan / panoramische scan / appelschil scan / horizontale fan scan
16- Motorbescherming: draaibordblok en draaibeveiliging, hoge betrouwbaarheid
|
| |
17Girobeeldstabilisatie: optioneel tweeassige gyro-stabilisatie, kanteling ≤ ± 10 °, periode groter dan 6 seconden, losstabilisatie nauwkeurigheid ≤ 2 mrad
(RMS)
|
|
Elektrische interface
|
1Netwerkinterface: 1-weg RJ45, 10/ 100basis-t adaptief
2Netwerkprotocol: ondersteuningHTTP,HTTPS, FTP, SMTP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, DHCP netwerkprotocol; ondersteuning voor ONVIF en GB28181 protocol
3. RJ45-Ethernet
4. Secundaire ontwikkeling: bieden gratis SDK, gemakkelijk te gebruiken of handige secundaire ontwikkeling
5Fysieke interface: waterdichte luchtvaartplug van legering
6Optisch netwerk: (optioneel ingebouwde vezelmodule, enkelmodusvezeluitgang, verbeterde anti-interferentie)
|
| Videoopslag |
Ingebouwde 256 GB geheugenkaart |
|
Kracht
verbruik
|
1Vermogen: met ultrabreed ingangsnetadapter, AC90V ~ 305V tot DC48V
2. Energieverbruik: het maximale energieverbruik van de draaitafel is minder dan 500 W en het stabiele energieverbruik minder dan 150 W
|
|
Milieu-indicator
|
1Werktemperatuur: -40 °C ~ + 60 °C
2. Bergingstemperatuur: -45 °C ~ + 70 °C
3Vochtigheid: < 90% Rh
4Blikbescherming: Interface Circuit ingebouwde schokbescherming, 6000V
5Zoutsproei: bij pH 6,5 tot 7.2, 96 uur continu sproeien, geen verandering van het oppervlak
6Beschermingsklasse: IP66 ((Ball Chamber luchtdicht IP67)
|
| Afmetingsgewicht |
Afmetingen: Ф424 mm × H544 mm
Totaal gewicht: ≤ 40 kg
|
Toepassingen:
De Hope-Wish Long Range Thermal Camera, model HP-, is een geavanceerde thermische beeldcamera ontworpen en vervaardigd in China,uitzonderlijke prestaties bieden in verschillende toepassingsgevallen en scenario'sMet een detectiebereik van 5-10 km en een spectraalbereik van 7,5 μm tot 14 μm,Deze thermische camera biedt betrouwbare en nauwkeurige thermische beeldvorming voor zowel professioneel als industrieel gebruik..
Een van de belangrijkste toepassingsgebieden van de Hope-Wish Long Range Thermal Camera is grensbeveiliging en bewaking van de omgeving.Het PTZ-type thermische sensor en het brede hellingsbereik van -45° tot +90° maken een uitgebreide bewaking van grote gebieden mogelijk.De minimale scherpstellingsafstand van 5-10 km zorgt ervoor dat zelfs de kleinste warmte-signaturen duidelijk kunnen worden vastgelegd.waardoor het ideaal is voor militaire en defensie-operaties.
Bovendien wordt deze thermische camera op lange afstand veel gebruikt in zoek- en reddingsmissies.De geavanceerde thermische beeldcamera-technologie stelt reddingswerkers in staat personen te lokaliseren in moeilijke omgevingen zoals dichte bossenDe betrouwbare langeafstandsdetectievermogen verbetert de efficiëntie en het succespercentage van reddingsteams.
Ook industriële toepassingen hebben veel baat bij de Hope-Wish Long Range Thermal Camera.en olieraffinaderijen om oververhitting of mogelijke storingen te detecteren voordat ze storingen veroorzakenDe precieze thermische beeldvorming helpt onderhoudspersoneel tijdige inspecties uit te voeren en kostbare stilstand te voorkomen.
Bovendien is deze thermische beeldcamera waardevol bij het observeren van dieren in het wild en het toezicht op het milieu.Onderzoekers en natuurbeschermers kunnen dierenbewegingen volgen en hun gedrag bestuderen zonder het natuurlijke leefgebied te verstoren, dankzij de niet-invasieve thermische detectie op lange afstand.
Over het algemeen is de Hope-Wish HP-model Long Range Thermal Camera een veelzijdig hulpmiddel dat geschikt is voor diverse scenario's die een nauwkeurige warmte-detectie op lange afstanden vereisen.geavanceerde PTZ-thermologen, en het uitzonderlijke spectrumbereik maken het een voorkeur keuze voor veiligheid, redding, industriële en milieuplicaties wereldwijd.
Compagnie:
Hope Wish Photoelectronics Technology Co., Ltd. werd opgericht in Jinan high-tech zone en heeft een kern R & D-team voor laser beeldvorming,Onderzoek en productie van infrarood thermische beeldopsporing en -opsporingHope-Wish richt zich op het onderzoek en de ontwikkeling van nachtzicht en multispectral imaging technologie.door gebruik te maken van een verscheidenheid aan beeldanalyse- en beeldverwerkingstechnologieën op basis van kunstmatige intelligentie om gebruikers te voorzien van uitgebreide opto-elektronica-systeemoplossingen op lange afstand, high-definition, intelligente, multifunctionele, allerlei weersomstandigheden en complexe omgevingen.
Hope-Wish-oplossingen omvatten de grens-/kustverdediging, anti-UAV, intelligent vervoer, bosbrandpreventie, milieubescherming, individuele foto-elektrische apparatuur (handheld, helm,Geweren gericht)De door de Hope-Wish ontwikkelde producten, met hun uitstekende prestaties,betrouwbare kwaliteit en doordachte na-verkoopservice is algemeen geprezen door gebruikers over de hele wereld.
