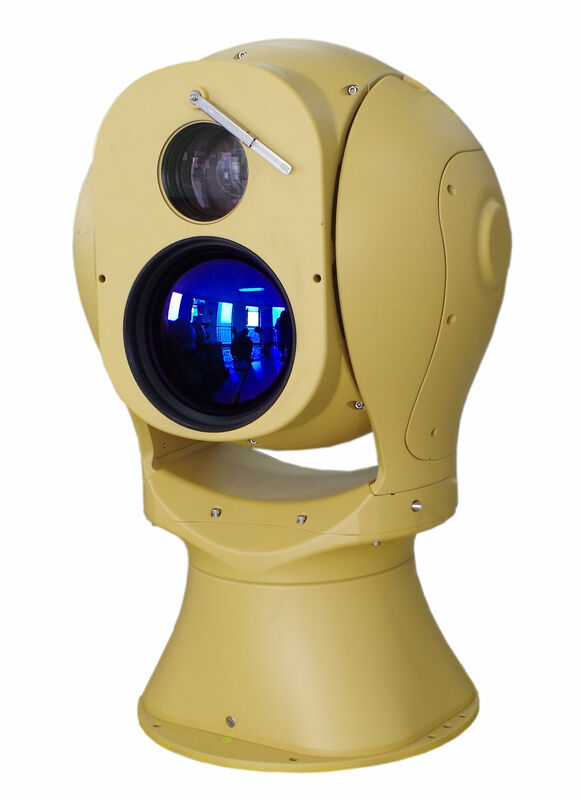

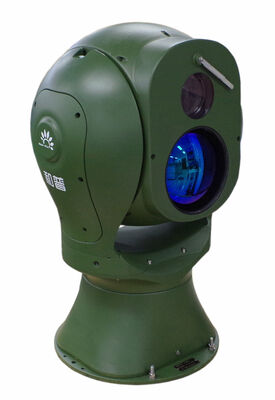

ZTRC-serie Multi-spectrum optisch-elektronisch platform langeafstands thermische camera

Voertuig: 13 km

Mens: 4,8 km

Branddetectiebereik van 2x2 meter tot 10.000 m (3x3 pixels)

Voertuig: 3,4 km

Mens: 1,3 km

• Detector: zesde generatie ongekoelde focal plane array VOX detector
• Golflengte: 8 ~ 14 µm
• NETD: 40 Mk (@25°C F1.0)
• Lens: 31 ~ 155 mm
• Lensregeling: Elektrische zoom; Handmatige/automatische scherpstelling, 3A adaptief actief scherpstelalgoritme, ondersteunt meerdere trigger modi, nauwkeurig en snel; 3CAM modus en AS + DOE optische structuur, hoge infrarooddoorlaatbaarheid, het zoomproces heeft geen virtuele focus en de as is klein

6. Beeldverbetering: SDE Digitale Beeldverbeteringstechnologie, verbetert beelddetails, ondersteunt 255 niveaus thermische beeldverbeteringsaanpassing

7. Pseudo-kleur polariteit: 16 pseudo-kleur beelden, heet zwart/heet wit polariteit

8. Beeldparameters: AGC automatische gain control, helderheid, contrast aanpassing

9. Elektronische verdubbeling: 1,0 ~ 8,0 × continue verdubbeling (staplengte 0,1), ondersteunt optische elektronische relais verdubbeling, ondersteunt wereldwijd haviksoogdiagram

10. Afstandsmeter: ondersteunt afstandsmeter

11. Foutcorrectie: ondersteuning voor foutcorrectie

12. Beeldcorrectie: ondersteunt handmatige correctie, achtergrondcorrectie, automatische correctietijdinterval, Gamma correctieparameters instelbaar

13. Bescherming tegen fel licht: ondersteunt bescherming tegen zonneschade

• Detector array: 640 × 512
• Gezichtsveld: 20° × 15° - 4° × 3°

1. Sensortype: achtergrondverlichte CMOS met ultralage verlichting, sterrenklasse

• Minimale verlichting: Kleur: 0,0005 lux; zwart-wit: 0,0001 lux; 0 lux (IRON)
• Lens: 11~860 mm, Mega HD elektrische zoom; Handmatige/automatische scherpstelling, 3A adaptief actief scherpstelalgoritme

4. Beeldverwerking: ondersteunt witbalans, elektronische sluiter, frame-accumulatie, achtergrondverlichting compensatie, sterke lichtonderdrukking, 2D/3D digitale ruisonderdrukking, elektronische anti-shake, breed dynamisch bereik

• Dag-nacht type lichtdoorlatendheid: 0,4-0,75 µm zichtbaar breed spectraal venster en 0,8-0,95 µm nabij-infrarood spectraal venster

6. Ondersteunt elektronische mistverwijdering, optische mistverwijdering

7. Intelligente analyse: ondersteunt indringingsdetectie, grensoverschrijdende detectie, detectie van binnenkomst/verlaten van zones, bewegingsdetectie, stilstandsdetectie

1. Lasertype: nieuwe infrarood licht GHT-III high-definition flood light source patenttechnologie, focus spot helderheid uniformiteit > 92%

2. Afstand: 3.000 m

3. Golflengte: 810 nm militaire infrarood laser/n4.

4. Verlichtingshoek: 0,5° ~ 20°, DSS digitale stapverlichtingshoek controle technologie/nLaser veiligheid: ZQB laserstraalverwerking patent technologie, in overeenstemming met de internationale IEC 60825 veiligheidsnormen

• Resolutie: 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 288; 352 × 240
• Zichtbare resolutie: 2592 × 1520; 2560 × 1440; 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 240
• Videocodering: H.265/H.264/MJPEG, multi-stream ondersteuning

4. Videosnelheden: 32 KBPS tot 16 Mbps

• Audio codering: G.711A/G.711U/G726
• Beeldomkering: rechts/links/omhoog/omlaag/diagonaal
• OSD-instellingen: Ondersteunt kanaalnaam, tijd, PAN, gezichtsveldhoek, brandpuntsafstand van de OSD-weergave-instellingen, ondersteunt instellingen voor vooringestelde positienamen

1. Alarm drempel: 255 instelbaar

2. Doelgrootte: bereik kan worden ingesteld om verschillende groottes doelen automatisch te identificeren

3. Alarm doelnummer: 1-16 kan worden ingesteld

4. Alarmmodus: video overlay alarmbox + data retour (of schakelaar) meerdere alarmmodi, alarm intuïtief en gemakkelijk te lezen

5. Front-end algoritme: geoptimaliseerd front-end snelle verwerkingsalgoritme, gebaseerd op de originele heatmap data per frame analyse, alarm respons 0,1 s, geen vertraging, geen informatieverlies

6. Ondersteunt zichtbare rookdetectie alarm

• Branddetectie alarm: Drempelniveau 255, doelgrootte, doelnummer 1-16 instelbaar, automatische selectie van de meest prominente doelweergave, hot tracking

2. Intelligentie analyse: ondersteunt indringingsdetectie, grensoverschrijdende detectie, detectie van binnenkomst/verlaten van gebieden, bewegingsdetectie, stilstandsdetectie, mensenmassa, snelle beweging, doeltracking, achtergelaten voorwerpen, meegenomen voorwerpen; Menselijke/voertuigdoeldetectie, gezichtsdetectie; en ondersteunt 16 regionale instellingen; ondersteunt indringingsdetectie, menselijke, voertuig filtering functie; ondersteunt doel temperatuur filtering functie

3. Automatische tracking: enkele scène tracking ondersteunt multi-scène tracking ondersteunt panoramische tracking ondersteunt alarmkoppeling tracking

4. Intelligente informatiefusie: ondersteunt 512 AR intelligente informatiefusie, ondersteunt brandpunt, intelligente analyse video-identificatie informatiefusie, ondersteunt azimuthoek, gezichtsveld, brandpuntsafstand, meerdere informatiefusie

5. Beeldfusie: ondersteunt 18 soorten dual-light fusiemodus, ondersteunt picture-in-picture functie

6. Alarmbeheer: ondersteunt alarm capture upload

1. Afstandsfunctie: ondersteunt passieve afstandsmeting; ondersteunt optionele laser afstandsmeter

2. Sterke lichtbescherming: ondersteunt, bescherming tegen zonverbranding functie

3. Temperatuurcorrectie: niet-thermisch ontwerp, beeld scherpte wordt niet beïnvloed door temperatuur

4. Scènemodus: ondersteunt multi-configuratie scène, past zich aan verschillende omgevingsapplicaties aan

5. Automatische scherpstelling tuning: ondersteunt externe automatische scherpstelling nauwkeurigheid parameter aanpassing, past zich aan verschillende scenario's aan

6. Dag-nacht cruise: dag-nacht cruise groepen met verschillende presets, dag cruise 1-40 presets, nacht cruise 41-80 presets, automatisch schakelen tussen dag en nacht op basis van lichtomstandigheden, past zich aan verschillende ruimte-tijd scenario's aan

7. Lens servo: ondersteunt lens pre-positie, brandpuntsafstand terug, brandpuntsafstand positioneringsfunctie

8. Geheugen bij stroomuitval: ondersteunt herstel van de positie voor stroomuitval, pre-positie status, cruise status, lijnscan status

9. Uitschakelen en inschakelen: ondersteunt

10. Camera diagnostische functie: ondersteunt netwerkalarm, ondersteunt IP-conflict alarm, ondersteunt illegaal toegangsalarm (illegaal toegangsnummer, vergrendelingstijd instelbaar), ondersteunt SD-kaart abnormaal alarm (SD-ruimte onvoldoende, SD-kaartfout, geen SD-kaart), video blok alarm, anti-zonneschade (ondersteunt drempel, blokkeertijd instelbaar)

11. Levenscyclusbeheer: Gezondheidsindex opnamefunctie, ondersteunt werktijd, sluiter tijden, werktemperatuur, limiet temperatuur, etc.

12. Externe onderhoud: met foutopsporing, zelfonderzoek, externe herstart functie; online upgrade, externe upgrade

13. Keyframe-instellingen: ondersteunt keyframe-interval 100-niveau instelbaar

14. Configuratiebestand: ondersteunt import- en exportfunctie voor configuratiebestanden

15. Webtoegang: ondersteunt WEB volledige functieconfiguratie, externe online upgrade

1. Ondersteunt illegaal toegangsalarm: illegaal toegangsnummer, vergrendelingstijd instelbaar

2. Ondersteunt drie niveaus van gebruikersrechtenbeheer, beheerders, operators, gewone gebruikers

3. Beveiligingsmodus: geautoriseerde gebruikersnaam en wachtwoord, ondersteunt IP-whitelist en -blacklist, Mac-whitelist en -blacklist

4. Gebruikerslogin vergrendeling

1. Structuur: bolvormig, multi-dimensionaal free-form oppervlak, lage windweerstand, sterke anti-shake, kan 12-niveau wind weerstaan

2. Twee-assig twee-frame, op-en-neer gesplitst ontwerp, kan onafhankelijk worden verpakt en getransporteerd, snelle montage

3. Vensters: Dubbele/drievoudige vensters, 2/3 band sensoren, ruitenwisser

4. Horizontaal bereik: N × 360° continue rotatie, na stroomuitval mechanisch vergrendelbaar

5. Pitch bereik: -90° ~ +90°, met soft limit functie, programmeerbaar

6. Rotatiesnelheid: horizontaal 0,01° ~ 80°/s, pitch 0,01° ~ 60°/s

7. Acceleratie: 100°/s² horizontaal, 100°/s² pitch

8. Snelheidsaanpassing: met intelligente inductie snelheidsverandering functie, ondersteunt lens brandpuntsafstand snelheidsaanpassing functie

9. Aandrijfmodus: maakt gebruik van hoogkoppel zeldzame-aardemagneet synchrone motor directe aandrijving, snelle start en stop

10. Positioneringsnauwkeurigheid: beter dan 0,02°

11. Locatietijd: minder dan 4s

12. Nulinstelling: ondersteunt horizontale en pitch nulinstelling

13. Vooringestelde cruise: 3000, ondersteunt 16 cruisepaden, elk kan 256 vooringestelde posities ondersteunen

14. Padscan: ondersteunt vooringestelde puntcruise, dag- en nachtcruise, lijnscan, framescan, appelhuidsccan, scansnelheid instelbaar

15. Overzicht: vooringestelde positie/patroonscan/cruisescan/verticale scan/framescan/panoramische scan/appelhuidsccan/horizontale ventilator scan

16. Motorbeveiliging: draaitafel blokkeer- en draaibeveiliging, hoge betrouwbaarheid

17. Gyro beeldstabilisatie: optionele twee-assige gyro stabilisatie, pitch en roll ≤ ±10°, periode groter dan 6 seconden, LOS stabilisatie nauwkeurigheid ≤ 2 mrad (RMS)

1. Netwerkinterface: 1-weg RJ45, 10/100base-T adaptief

2. Netwerkprotocol: ondersteunt HTTP, HTTPS, FTP, SMTP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, DHCP netwerkprotocol; ondersteunt ONVIF en GB28181 protocol

3. Secundaire ontwikkeling: gratis SDK beschikbaar, eenvoudig te gebruiken of handige secundaire ontwikkeling

4. Fysieke interface: Alloy Waterdichte Luchtvaartstekker

5. Optisch netwerk: (optionele ingebouwde glasvezelmodule, single-mode glasvezeluitgang, verbetert anti-interferentie)

• Voeding: met ultrabrede ingangsspanningsadapter, AC90V ~ 305V naar DC48V

2. Stroomverbruik: het maximale stroomverbruik van de draaitafel is minder dan 500W en het stabiele stroomverbruik is minder dan 150W

• Werktemperatuur: -40°C ~ +60°C
• Opslagtemperatuur: -45°C ~ +70°C
• Vochtigheid: < 90% RV
• Bliksembeveiliging: Interface Circuit ingebouwde overspanningsbeveiliging, 6000V
• Zoutnevel: in PH 6,5 ~ 7,2, continue spray 96 uur, geen verandering aan het oppervlak
• Beschermingsklasse: IP66 (Bal kamer luchtdicht IP67)

Afmetingen: Φ565mm×H880mm

Totaal gewicht: ≤105 kg

Speciaal platform

(optioneel)

1. Functiemodule: video preview en afspelen, PTZ-besturing, apparatuurbeheer, gebruikersbeheer, intelligente analyservice, GIS-kaartservice, informatiebeheer

Brandbeveiligingsfuncties: Brandpunt identificatie, rookidentificatie, brandwaarschuwingslocatie, bronbeheer, SMS-waarschuwing, weerstoegang

3. Intelligente functies: Brandalarm, ondersteunt gebiedsinvasie, gebied betreden, gebied verlaten, automatische tracking en andere intelligente analyse- en alarmfuncties, kan worden uitgebreid ter ondersteuning van radar koppeling, binoculaire willekeurige hoek panoramische mozaïek, 3D vergroting

Gebruikersbeheer: multi-level gebruikers, afdelingen en rollen beheren en ondersteunen 999 front-end afdelingen.

4. GIS-kaart: Brandalarm en locatie, ondersteunt afstandsmeting, gebiedsmeting functies, videoweergave controle, ondersteunt aangepaste landingsplot, ondersteunt de conventionele functie van kaart elektronische kaart slepen, muis scrollen niveau in- of uitzoomen, ondersteunt weergave haviksoog kaart, schaal.

5. Ondersteunt Chinees en Engels, ondersteunt skin, ondersteunt aangepaste menubalk, ondersteunt handmatige bediening.

6. Toegang tot front-end producten van grote leveranciers zoals Haicang/Dahua/USV en beheer van NVR video functies. Ondersteunt 999 front-end/afdelingen
